Een aansluitschema lamp met schakelaar wordt vooral duidelijk als je de route van de stroom volgt. De schakelaar onderbreekt de fase, de lamp krijgt daarna pas spanning via de schakeldraad en de nul maakt de kring compleet. Met die basis kun je beter herkennen welke draad waar hoort en wanneer je beter stopt omdat de situatie niet veilig of niet logisch is.
Welke draad hoort waar
Draadkleuren helpen bij het herkennen van de aansluiting, maar ze zijn geen bewijs op zichzelf. In oudere woningen, verbouwde ruimtes of zelf aangepaste installaties kunnen kleuren afwijken of verkeerd zijn gebruikt.
| Draadkleur | Meestal functie | Gebruik bij lamp met schakelaar |
|---|---|---|
| Bruin | Fase | Naar de ingang van de schakelaar |
| Zwart | Schakeldraad | Van schakelaar naar lamp |
| Blauw | Nul | Rechtstreeks naar het lichtpunt |
| Geelgroen | Aarde | Naar het armatuur als dit een aardeklem heeft |
Bruin is meestal de fasedraad
Bruin is in de meeste moderne installaties de draad waar spanning op staat zodra de groep is ingeschakeld. Bij een lichtschakelaar is dit meestal de aanvoer naar de schakelaar.
In een centraaldoos kunnen meerdere bruine draden samenkomen, bijvoorbeeld omdat de fase wordt doorgelust naar andere punten. Ga daarom niet gokken welke bruine draad je nodig hebt; controleer de route en meet veilig.
Zwart is meestal de schakeldraad
Zwart is meestal de draad die door de schakelaar wordt geschakeld. Hij loopt van de uitgang van de schakelaar naar het lichtpunt en wordt pas actief als de schakelaar aan staat.
- Bij de schakelaar komt zwart meestal op de uitgang.
- Bij de lamp komt zwart meestal op L of op de faseklem van het armatuur.
- Bij meerdere zwarte draden moet je zeker weten welke draad bij jouw lamp hoort.
Blauw is meestal de nuldraad
Blauw is meestal de nul. Bij het armatuur sluit je deze draad aan op N. In een plafonddoos zitten vaak meerdere blauwe draden in één lasklem, omdat de nul naar meerdere punten wordt doorverbonden.
Een losse of slecht aangesloten nul is een veelvoorkomende oorzaak van een lamp die niet werkt. Controleer daarom niet alleen de schakelaar, maar ook de verbinding bij het lichtpunt.
Geelgroen is meestal de aardedraad
Geelgroen is de beschermingsaarde. Vooral bij metalen armaturen is deze aansluiting belangrijk, omdat de behuizing bij een fout onder spanning kan komen te staan.
Kijk naar het aardesymbool op de lamp of in de handleiding. Is er geen aardeklem aanwezig, zorg dan dat de draad geïsoleerd en netjes wordt weggewerkt.
Wat heb je nodig voordat je begint
Een lamp aansluiten begint met veilig voorbereiden. Zorg dat je kunt meten, dat je de juiste klemmen gebruikt en dat je voldoende overzicht hebt in de bedrading.
Spanningszoeker of multimeter
Gebruik een geschikte spanningstester of multimeter om te controleren of de draden echt spanningsloos zijn. Vertrouw niet alleen op een lamp die uit staat, want de fase kan nog steeds aanwezig zijn.
Meet op de draden waarmee je gaat werken. Weet je niet goed hoe je veilig meet, laat de klus dan over aan iemand met ervaring.
Lasklemmen en passend installatiemateriaal
Voor vaste verbindingen gebruik je passende lasklemmen en materiaal dat geschikt is voor elektrische installaties. Oude of te kleine kroonsteentjes, losse gedraaide draden en zichtbaar koper zijn geen veilige afwerking.
- Kies lasklemmen die passen bij het aantal draden.
- Gebruik alleen geschikt draad- of snoermateriaal.
- Zorg dat het armatuur mechanisch stevig hangt, zodat er geen trek op de bedrading komt.
Schroevendraaier en striptang
Met een passende schroevendraaier voorkom je beschadigde klemmen en schroefkoppen. Een goede striptang zorgt dat je de isolatie verwijdert zonder de koperen ader in te snijden.
Strip niet te lang en niet te kort. Er mag geen bloot koper buiten de klem steken, maar de draad moet wel diep genoeg in de klem zitten om stevig contact te maken.
Overzichtelijke bedrading zonder twijfel
Maak eerst een foto van de bestaande situatie voordat je iets loshaalt. Noteer welke draad uit welke buis komt en welke verbindingen al aanwezig zijn.
Zie je afwijkende kleuren, oude stoffen bedrading, onduidelijke lasklemmen of meerdere draden waarvan je de functie niet kunt bepalen, stop dan. Bij elektra is twijfel een goede reden om niet verder te werken.

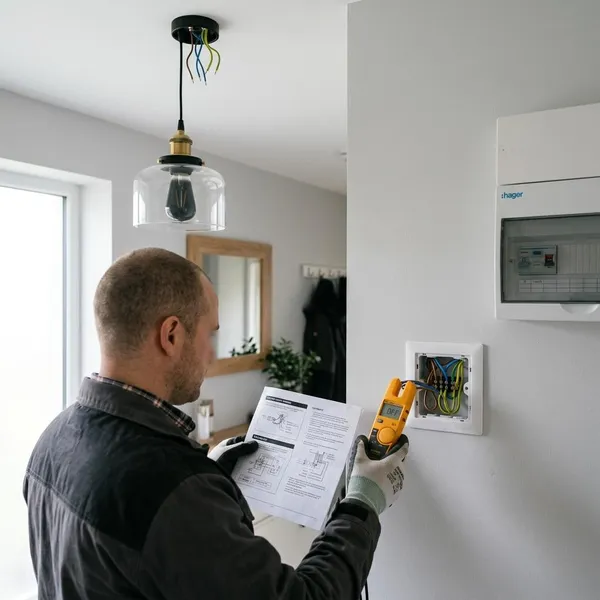

Lamp met schakelaar aansluiten in stappen
De stappen hieronder gelden voor een gewone situatie met één lamp en één enkele schakelaar. Bij een dimmer, wisselschakeling, hotelschakeling of oude installatie kan de bedrading anders zijn.
Zet de juiste groep uit
Schakel eerst de juiste groep uit in de meterkast. Vertrouw niet blind op oude labels, want die kloppen lang niet altijd.
Weet je niet zeker welke groep bij de lamp hoort, schakel dan ruimer uit of laat iemand helpen controleren. Werken aan een groep die toch nog spanning heeft, is te gevaarlijk.
Controleer of alles spanningsloos is
Controleer na het uitschakelen met een tester of de draden echt spanningsloos zijn. Doe dat voordat je iets losmaakt of aanraakt.
- Controleer bij de schakelaar.
- Controleer bij het lichtpunt.
- Meet opnieuw als je twijfelt aan de situatie.
Herken fase nul schakeldraad en aarde
Breng eerst de functies van de draden in kaart. In een standaard situatie is bruin de fase, zwart de schakeldraad, blauw de nul en geelgroen de aarde.
Gebruik de kleuren als hulpmiddel, maar kijk ook of de route logisch is. Een draadkleur die niet bij de functie past, komt vooral in oudere of aangepaste installaties regelmatig voor.
Sluit eerst de schakelaar aan
Sluit de bruine fasedraad aan op de ingang van de schakelaar. De zwarte draad komt op de uitgang en loopt terug richting lamp.
Op veel schakelaars staan markeringen, zoals L voor de faseaansluiting of een pijltje voor de geschakelde uitgang. Controleer na het vastzetten of de aders stevig in de klem zitten.
Sluit daarna de lamp aan
Bij de lamp sluit je de zwarte schakeldraad meestal aan op L. De blauwe nuldraad komt op N. De geelgroene aarde sluit je aan op de aardeklem als het armatuur die heeft.
| Aansluiting lamp | Draad | Let op |
|---|---|---|
| L | Zwart | Geschakelde fase vanaf de schakelaar |
| N | Blauw | Nul naar het lichtpunt |
| Aardesymbool | Geelgroen | Alleen aansluiten op een echte aardeklem |
Werk de draden veilig weg
Vouw de draden rustig terug in de doos of onder de afdekkap. Voorkom scherpe knikken, beknelde aders en verbindingen waar spanning op komt te staan door het gewicht van de lamp.
Controleer ook of er geen koper zichtbaar is buiten de klemmen. Een nette afwerking maakt de installatie veiliger en later makkelijker te controleren.
Test de schakelaar pas na controle
Kijk alle verbindingen nog één keer na voordat je de groep weer inschakelt. Let vooral op zwart bij de lamp, blauw op de nul en de aarde bij een metalen armatuur.
Zet daarna de groep aan en test de schakelaar. De lamp moet normaal aan- en uitgaan, zonder flikkeren, knetteren, brandlucht of warm wordende onderdelen. Gebeurt er iets afwijkends, schakel de groep direct weer uit.
Lamp werkt niet na aansluiten
Werkt de lamp na het aansluiten niet, verander dan niet zomaar draden van plek. Schakel eerst de groep uit en controleer stap voor stap waar de onderbreking of fout kan zitten.
Controleer de groep in de meterkast
Kijk of de juiste groep weer aan staat en of de aardlekschakelaar niet is uitgevallen. Een groep die direct opnieuw uitschakelt, wijst vaak op een foutieve aansluiting of kortsluiting.
Bij twijfel laat je de groep uit totdat de oorzaak duidelijk is. Blijft de beveiliging aanspreken, ga dan niet herhaald inschakelen.
Controleer lamp fitting en schakelaar
Soms zit het probleem niet in de bedrading maar in de lamp zelf. Probeer een lichtbron waarvan je zeker weet dat die werkt en controleer of de fitting niet beschadigd is.
- Voelt de schakelaar normaal aan?
- Zit de lichtbron goed in de fitting?
- Gebruik je een ledlamp met een geschikte dimmer of schakelaar?
Controleer de schakeldraad
De zwarte draad moet spanning doorgeven naar de lamp wanneer de schakelaar aan staat. Zit hij op de verkeerde klem, dan krijgt het armatuur geen geschakelde fase.
Vooral bij meerdere zwarte draden in een plafonddoos ontstaat snel verwarring. Controleer welke draad echt vanaf jouw schakelaar komt voordat je iets wijzigt.
Controleer nul en fase
Een lamp brandt niet zonder gesloten stroomkring. Controleer daarom of de blauwe nul goed verbonden is en of de bruine fase de schakelaar daadwerkelijk voedt.
Wijzig steeds maar één ding tegelijk en controleer daarna opnieuw. Zo voorkom je dat je een tweede fout maakt terwijl je de eerste nog niet hebt gevonden.
Stop bij onduidelijke bedrading
Bij oude kleuren, beschadigde isolatie, onverklaarbare verbindingen of een volle centraaldoos is stoppen de veiligste keuze. Een elektricien kan meten welke draad welke functie heeft en beoordelen of de installatie veilig is.
Dat is vooral verstandig in oudere woningen, aanbouwen, schuren en ruimtes waar eerder door verschillende mensen aan de elektra is gewerkt.
Conclusie
Een veilige aansluiting begint met begrijpen wat elke draad doet: bruin voert de fase naar de schakelaar, zwart brengt de geschakelde spanning naar de lamp, blauw zorgt voor de nul en geelgroen is de beschermingsaarde. Werk altijd spanningsloos, controleer met een tester en stop zodra de bedrading niet klopt met wat je verwacht. Dan voorkom je dat een simpele lampklus verandert in een onveilige installatie.
