Een badkamerventilator aansluiten op lamp lijkt simpel: licht aan, ventilator aan. Toch hangt de juiste aansluiting sterk af van het type ventilator en van de draden die op de montageplek aanwezig zijn. Vooral bij modellen met timer of vochtsensor is een gewone aftakking vanaf de lamp niet altijd genoeg.
Welke draden heb je nodig
Bij een ventilator op de badkamerlamp kom je vaak de aanduidingen L, N en SL of T tegen. Die letters geven aan welke functie een aansluiting heeft. Vertrouw daarbij niet blind op draadkleuren, zeker niet in oudere woningen of bij eerder aangepaste installaties.
| Aanduiding | Betekenis | Vaak nodig bij |
|---|---|---|
| L | vaste fase | timer, vochtsensor, permanente voeding |
| N | nuldraad | vrijwel alle ventilatoren |
| SL, LT of T | schakeldraad of trigger | meeschakelen met lamp, timerstart |
L voor vaste fase
L is meestal de permanente fase. Deze draad staat onder spanning, ook als de lamp uit is. Een standaard ventilator heeft die niet altijd nodig, maar een timer- of vochtsensormodel meestal wel.
De vaste fase zorgt ervoor dat de elektronica actief blijft. Daardoor kan een timer nadraaien en kan een vochtsensor blijven meten. Als je hier per ongeluk de schakeldraad gebruikt, valt de ventilator uit zodra het licht uitgaat.
N voor nuldraad
De nuldraad sluit de stroomkring. Zonder nul werkt een moderne badkamerventilator meestal niet goed of helemaal niet. De nul zit vaak bij het lichtpunt of in de centraaldoos, maar niet altijd bij de schakelaar.
Dat is een veelvoorkomende verrassing bij vervanging. Een oude simpele ventilator kan prima hebben gewerkt, terwijl een nieuw model met timer niet aansluitbaar blijkt zonder extra draad.
SL of T voor schakeldraad
SL, LT, SW of T wordt vaak gebruikt voor de schakeldraad. Dit is het signaal dat aangeeft dat de lamp is ingeschakeld. Bij een timer ventilator start dit signaal de ventilator, waarna de nalooptijd begint zodra het licht uitgaat.
- bij standaardmodellen kan de schakeldraad de voeding zijn
- bij timermodellen is hij meestal alleen het startsignaal
- bij vochtsensoren is hij soms optioneel
De exacte benaming verschilt per merk. Het schema op de ventilator of in de handleiding is daarom leidend.

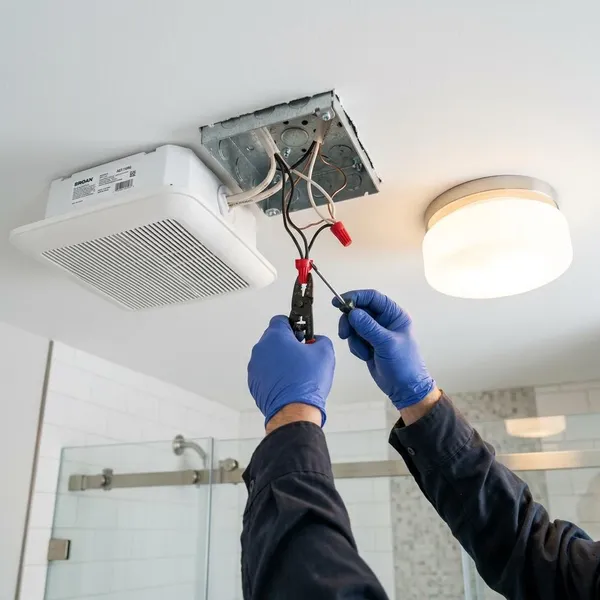

Waar moet je op letten in de badkamer
Een badkamer is geen gewone ruimte voor elektra. Vocht, condens en spatwater maken een veilige montage extra belangrijk. Werk daarom niet alleen volgens het aansluitschema, maar ook volgens de veiligheidsvoorschriften voor de plek waar de ventilator komt.
Schakel altijd eerst de stroom uit
Zet de juiste groep uit in de meterkast voordat je iets losmaakt. Controleer daarna met een geschikte spanningstester of de draden echt spanningsloos zijn. Alleen de lichtschakelaar uitzetten is onvoldoende.
- zet de juiste groep uit
- controleer op spanning voordat je de draden aanraakt
- werk niet met natte handen
- gebruik gereedschap dat geschikt is voor elektra
Bij een ventilator met vaste fase kan er spanning aanwezig zijn terwijl de lamp niet brandt. Dat maakt meten extra belangrijk.
Controleer de badkamerzone
Badkamers zijn ingedeeld in zones. Hoe dichter bij douche of bad, hoe strenger de eisen aan elektrisch materiaal. Een ventilator vlak bij een natte zone vraagt dus meer aandacht dan een ventilator verder weg in het plafond.
Controleer de afstand tot douche, bad en wastafel, maar ook de montagehoogte en de kans op direct spatwater. Twijfel je over de zone, laat de situatie dan beoordelen door een vakman.
Kies de juiste IP waarde
De IP-waarde geeft aan hoe goed een apparaat beschermd is tegen vocht en stof. In een badkamer is vooral de bescherming tegen water belangrijk. Niet elke ventilator met het woord “badkamer” op de verpakking mag op elke plek worden gemonteerd.
- bij meer kans op spatwater is een hogere bescherming nodig
- condens kan ook zonder directe waterstraal schade veroorzaken
- de handleiding vermeldt meestal waar het apparaat geplaatst mag worden
Werk alleen met geschikte materialen
Gebruik materiaal dat bedoeld is voor vaste elektrische installaties. Denk aan goede lasklemmen, passende kabels, degelijke trekontlasting en bevestiging die geschikt is voor de ondergrond. Losse of geïmproviseerde verbindingen geven later vaak storingen.
In een vochtige ruimte kunnen slechte contacten sneller corroderen. Een nette aansluiting is daarom niet alleen mooier, maar ook veiliger en betrouwbaarder.
Stop bij onduidelijke bedrading
Ga niet gokken als draadkleuren niet kloppen, aders beschadigd zijn of je niet zeker weet welke draad welke functie heeft. In oudere huizen kunnen eerdere aanpassingen afwijken van wat je verwacht.
- onlogische draadkleuren
- losse aders zonder duidelijke functie
- beschadigde isolatie
- een oude ventilator die al vreemd gedrag vertoonde
Schakel bij twijfel een elektricien in. Dat is verstandiger dan een ventilator verkeerd aansluiten of een onveilige situatie creëren.
Badkamerventilator aansluiten zonder timer
Een ventilator zonder timer is de eenvoudigste oplossing als je wilt dat de afzuiging tegelijk met de badkamerlamp werkt. Deze aansluiting past vooral bij kleine ruimtes of situaties waarin korte afzuiging voldoende is.
Controleer of de ventilator mag meeschakelen
Bekijk eerst de handleiding en het aansluitschema. Een eenvoudige ventilator heeft vaak alleen een aansluiting voor fase en nul, maar dat verschilt per model.
- controleer het aantal aansluitklemmen
- kijk of het apparaat geschikt is voor schakelen via de lamp
- controleer de toegestane montageplek in de badkamer
Gebruik de bestaande schakeling van de lamp
Als de ventilator geschikt is, kan hij vaak worden gevoed via de geschakelde draad van de lamp. De ventilator krijgt dan alleen spanning wanneer het licht aanstaat.
In de praktijk betekent dit meestal dat de nuldraad naar N gaat en de geschakelde draad naar de faseaansluiting van de ventilator. Volg altijd het schema van het apparaat, omdat klembenamingen per merk kunnen verschillen.
Sluit nul en schakeldraad correct aan
Een simpele aansluiting vraagt alsnog nauwkeurig werk. Verwissel je nul en schakeldraad, dan werkt de ventilator mogelijk niet goed of ontstaat er een onveilige situatie.
- schakel de groep uit
- controleer of de bedrading spanningsloos is
- bepaal welke draad de nul is
- bepaal welke draad geschakeld wordt door de lamp
- sluit de ventilator aan volgens het schema
Maak eventueel een foto voordat je oude bedrading losneemt. Dat helpt als je later wilt controleren hoe de oorspronkelijke situatie was.
Test of licht en ventilator tegelijk werken
Zet na het monteren de stroom weer aan en test rustig. Het licht en de ventilator horen tegelijk te starten. Gaat het licht uit, dan moet de ventilator zonder timer ook stoppen.
- luister of de ventilator normaal draait
- controleer of er lucht wordt afgevoerd
- let op brommen, trillen of ratelen
- controleer of de lamp normaal blijft werken
Badkamerventilator met timer aansluiten
Een badkamerventilator met timer is handig als de ruimte na het douchen nog even moet worden afgezogen. De aansluiting vraagt meestal meer dan alleen de draad die ook de lamp schakelt.
Permanente fase laat de ventilator nadraaien
De permanente fase houdt de ventilator onder spanning nadat het licht is uitgezet. Daardoor kan de timer de ingestelde nalooptijd afmaken.
Een korte nalooptijd is vaak genoeg voor een kleine badkamer. In een grotere of vochtige ruimte kan een langere tijd prettiger zijn, maar onnodig lang draaien geeft extra geluid en stroomverbruik.
Schakeldraad geeft het lichtsignaal door
De schakeldraad geeft aan wanneer de lamp wordt ingeschakeld. Bij veel timermodellen start de ventilator op dat signaal. Zodra het licht uitgaat, neemt de timer het over.
Als de schakeldraad verkeerd wordt aangesloten, kan de ventilator continu blijven draaien of juist niet starten. Meet daarom goed welke draad geschakeld is en welke draad permanent spanning voert.
Nuldraad is nodig voor de werking
Een timer ventilator heeft vrijwel altijd een nuldraad nodig. Die voedt samen met de fase de elektronica in het apparaat.
- is er geen nul aanwezig, dan kan extra bedrading nodig zijn
- soms is een eenvoudiger ventilator zonder timer een betere keuze
- bij twijfel is aanpassen door een elektricien veiliger
Controleer dit voordat je de ventilator koopt. Zo voorkom je dat het gekozen model niet past bij de bestaande installatie.
Badkamerventilator met vochtsensor aansluiten
Een ventilator met vochtsensor werkt anders dan een model dat alleen op de lamp reageert. De sensor meet de luchtvochtigheid en schakelt de ventilator in wanneer dat nodig is.
Permanente voeding is meestal nodig
Omdat de sensor moet blijven meten, heeft deze ventilator meestal permanente voeding nodig. Dat betekent doorgaans een vaste fase en een nuldraad. Een schakeldraad kan aanwezig zijn als extra startsignaal, maar is niet bij elk model verplicht.
| Functie | Meestal nodig? |
|---|---|
| Vaste fase | ja, voor continu meten |
| Nuldraad | ja, voor de voeding |
| Schakeldraad | soms, afhankelijk van het model |
De sensor reageert op vocht
Stijgt de luchtvochtigheid boven de ingestelde grens, dan schakelt de ventilator automatisch in. Dat gebeurt bijvoorbeeld na een warme douche of bad. Zodra de lucht droger wordt, stopt hij weer volgens de instellingen van het apparaat.
Dit is vooral prettig in een badkamer met raam of daklicht. Je gebruikt dan niet altijd de lamp, maar de ventilator reageert wel op het vocht.
De lamp hoeft niet altijd mee te schakelen
Bij een vochtsensor is koppelen aan de lamp niet altijd nodig. De ventilator kan zelfstandig werken op basis van de gemeten luchtvochtigheid. Sommige modellen bieden wel beide mogelijkheden: automatisch op vocht en handmatig of via licht als extra signaal.
- handig bij badkamers met veel daglicht
- geschikt als vocht ook ontstaat zonder dat de lamp aanstaat
- minder afhankelijk van gewoontes van gebruikers
Instellingen bepalen wanneer hij start en stopt
Veel vochtsensorventilatoren hebben een instelbare gevoeligheid. Staat de drempel te laag, dan slaat de ventilator vaak aan. Staat hij te hoog, dan blijft de badkamer te lang vochtig.
Begin meestal met de fabrieksinstelling en pas daarna aan. Let op beslagen spiegels, natte ramen, langzaam drogende handdoeken en onnodig vaak aanslaan. Kleine aanpassingen maken vaak al veel verschil.
Conclusie
Een ventilator op de badkamerlamp aansluiten kan prima, zolang het type ventilator past bij de aanwezige bedrading. Een standaardmodel schakelt vaak eenvoudig mee met het licht, terwijl een timer of vochtsensor meestal vaste voeding en een nuldraad nodig heeft. Controleer altijd het schema, de badkamerzone en de IP-waarde, en stop zodra de bedrading niet duidelijk is.
