Honeywell thermostaat met 2 draden aansluiten

Een Honeywell thermostaat met 2 draden aansluiten kan vaak zonder ingewikkelde aanpassingen, maar alleen als je weet welk signaal die twee draden gebruiken. Bij een gewone aan uit regeling sluit je anders aan dan bij OpenTherm, ook al lijken de draden hetzelfde. Controleer daarom eerst de ketel, de oude aansluiting en het exacte Honeywell model voordat je iets losmaakt.

Welk type aansluiting je eerst moet controleren

Voordat je de oude thermostaat loshaalt, moet je weten of je met aan uit of OpenTherm werkt. De fout zit vaak niet in het vastschroeven van de draden, maar in het kiezen van de verkeerde klemmen.

Een aan uit thermostaat herkennen

Een aan uit thermostaat herken je meestal aan een eenvoudig schakelcontact. De ketel krijgt alleen een warmtevraag: aan of uit.

• De ketel heeft klemmen zoals TA, RT of kamerthermostaat.
• In de handleiding staat vaak iets over een potentiaalvrij contact.
• Er kan een brugje op de ketelklemmen zitten dat bij een externe thermostaat verwijderd moet worden.
• De oude thermostaat heeft vaak geen uitgebreide communicatie- of ketelinformatie.

Twijfel je, kijk dan niet alleen naar de thermostaat aan de muur. De aansluiting bij de ketel geeft meestal de meeste duidelijkheid.

Een OpenTherm aansluiting herkennen

Bij OpenTherm zoek je naar aanduidingen als OT, OpenTherm of modulerend. Soms staan die termen naast de klemmen op de ketel, soms alleen in het aansluitschema.

Een OpenTherm aansluiting kan qua bedrading sterk lijken op een gewone 2-draads aansluiting. Het verschil zit in het signaal. Sluit je een thermostaat op de verkeerde ingang aan, dan kan de ketel helemaal niet reageren of werkt de regeling niet zoals bedoeld.

• Gebruik alleen de OT-klemmen als de thermostaat en ketel OpenTherm ondersteunen.
• Gebruik geen aan uit klemmen voor een OpenTherm-signaal.
• Controleer of het Honeywell model eventueel ingesteld moet worden op OpenTherm.

Wat je doet voordat je begint met aansluiten

Een paar minuten voorbereiding voorkomt veel zoekwerk achteraf. Zet de ketel uit, leg de oude situatie vast en controleer welke aders werkelijk gebruikt worden.

De stroom van de ketel uitschakelen

Schakel de cv-ketel uit voordat je aan de thermostaat of ketelklemmen werkt. Haal de stekker uit het stopcontact of gebruik de werkschakelaar bij de ketel.

• Wacht tot het display van de ketel uit is.
• Werk niet in de ketel terwijl er spanning op staat.
• Raak geen onderdelen aan waarvan je niet weet waarvoor ze dienen.

De thermostaatdraden zelf zijn vaak laagspanning, maar in en rond de ketel kunnen ook netspanningsdelen zitten. Bij twijfel niet verder demonteren.

Een foto maken van de oude aansluiting

Maak duidelijke foto's voordat je draden loshaalt. Fotografeer zowel de thermostaatkant als, als je erbij kunt, de aansluiting bij de ketel.

• Maak een overzichtsfoto van de kabel en de montageplaat.
• Maak een close-up waarop de klemnamen leesbaar zijn.
• Fotografeer het typeplaatje van de ketel en het oude thermostaatmodel.

Als de nieuwe thermostaat niet meteen werkt, kun je de oude situatie veel makkelijker controleren.

Controleren welke twee draden echt in gebruik zijn

Er kunnen meer aders uit de muur komen dan er nodig zijn. Kijk daarom welke twee draden daadwerkelijk op de oude thermostaat waren aangesloten.

Controleer ook of dezelfde aders bij de ketel of ontvanger terugkomen. Losse extra aders laat je ongemoeid, tenzij de handleiding van jouw installatie iets anders voorschrijft.

• Let op beschadigde isolatie of afgebroken koper.
• Strip alleen opnieuw als het koper slecht of te kort is.
• Zet ongebruikte aders veilig weg, zodat ze geen contact maken met andere klemmen.

Honeywell thermostaat met 2 draden aansluiten stap voor stap

Werk rustig en volg het aansluitschema van jouw Honeywell model. De klemnamen kunnen per type verschillen, vooral bij slimme thermostaten of modellen met een aparte ontvanger.

De oude thermostaat loshalen

Open de oude thermostaat voorzichtig. Vaak klik je de voorkant los of draai je eerst een klein borgschroefje aan de onderkant los.

1. Controleer nogmaals of de ketel spanningsloos is.
2. Maak eventueel nog een laatste foto van de klemmen.
3. Draai de twee aangesloten draden los.
4. Trek de kabel niet hard naar voren, zeker niet bij oude of stugge aders.
5. Verwijder de oude montageplaat als de nieuwe thermostaat een eigen plaat gebruikt.

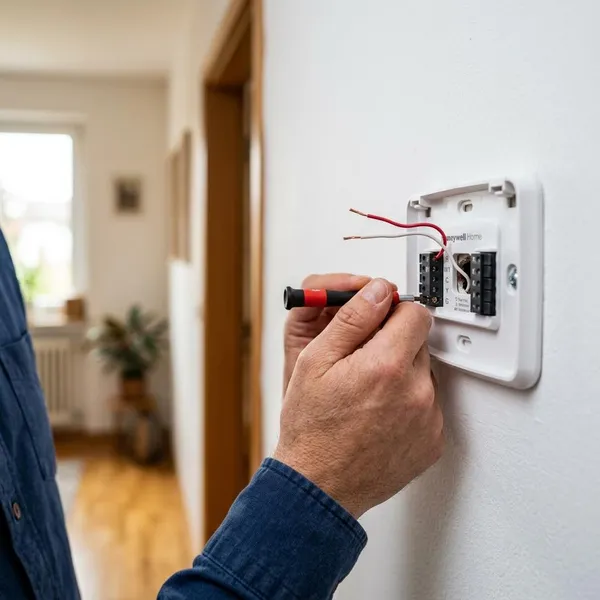

De twee draden op de juiste klemmen zetten

Sluit de twee draden aan op de klemmen die passen bij jouw regeling. Niet het aantal draden bepaalt de juiste aansluiting, maar het type signaal.

• Bij aan uit gebruik je de schakelcontacten, vaak COM en NO.
• Bij OpenTherm gebruik je de OT-klemmen van thermostaat en ketel.
• Zet geen losse koperuiteinden buiten de klem.
• Trek na het vastzetten licht aan elke draad om te controleren of hij stevig zit.

Bij veel aan uit en OpenTherm aansluitingen is de polariteit niet kritisch, maar neem de volgorde uit de handleiding over als die wordt aangegeven.

De thermostaat monteren en vastzetten

Plaats de montageplaat recht op de muur en zorg dat de kabel niet klem komt te zitten. Klik of schroef daarna de Honeywell thermostaat vast volgens de montage-instructie.

Let ook op de plek van de thermostaat. Een goede meting is net zo belangrijk als een goede aansluiting.

• Niet in direct zonlicht.
• Niet direct boven of naast een radiator.
• Niet op een tochtige plek bij een deur of raam.
• Niet achter een gordijn of kast.

Heeft jouw Honeywell model batterijen nodig, plaats dan nieuwe batterijen voordat je gaat testen.

De stroom terugzetten en de verwarming testen

Zet de stroom van de ketel weer aan en wacht tot de ketel volledig is opgestart. Stel daarna de thermostaat een paar graden hoger in dan de huidige kamertemperatuur.

• Controleer of het display van de thermostaat werkt.
• Kijk of de ketel een warmtevraag of vlamsymbool toont.
• Voel na enkele minuten of radiatoren of vloerverwarming warm worden.
• Zet de temperatuur daarna weer normaal terug.

Reageert de ketel niet, wissel dan niet willekeurig draden om. Controleer eerst de klemmen, het type regeling en eventuele instellingen in het Honeywell menu.

Waarom een Honeywell thermostaat na aansluiten niet werkt

Een niet werkende thermostaat betekent niet meteen dat het apparaat defect is. Vaak gaat het om voeding, een losse ader, verkeerde klemmen of een verkeerde keuze tussen aan uit en OpenTherm.

Geen display of geen voeding

Als het scherm niets doet, controleer dan eerst hoe jouw Honeywell thermostaat gevoed wordt. Sommige modellen werken op batterijen, andere via een ontvanger of specifieke aansluiting.

• Plaats nieuwe batterijen als het model die gebruikt.
• Controleer of de batterijen goed om zitten.
• Kijk of de thermostaat goed op de montageplaat vastklikt.
• Controleer of de ketel of ontvanger spanning heeft.

Een draadloze Honeywell kamerunit werkt niet automatisch op de twee draden uit de muur. Bij zulke systemen hoort vaak een aparte ontvanger bij de ketel.

De ketel reageert niet op warmtevraag

Werkt het display wel, maar blijft de ketel stil, dan zit het probleem meestal in het signaal tussen thermostaat en ketel.

Kijk ook of er bij de ketel nog een brugje zit dat volgens de handleiding verwijderd of juist behouden moet blijven.

Verkeerde klemmen of verkeerde regeling gekozen

De meest gemaakte fout is een aan uit aansluiting verwarren met OpenTherm. De bedrading lijkt hetzelfde, maar de klemmen en de werking zijn anders.

• Een aan uit thermostaat op OT-klemmen geeft meestal geen bruikbaar signaal.
• Een OpenTherm thermostaat op aan uit klemmen werkt niet modulerend en soms helemaal niet.
• Bij sommige Honeywell modellen moet je tijdens de installatie de juiste ketelsturing kiezen.

Controleer dus niet alleen de schroefklemmen, maar ook de instellingen van de thermostaat of ontvanger.

Wanneer je beter een installateur inschakelt

Zelf aansluiten is vooral geschikt als je de oude situatie goed kunt herkennen en het nieuwe Honeywell model daarbij past. Zodra de ketelaansluiting onduidelijk is, is hulp van een installateur verstandiger.

Je twijfelt tussen aan uit en OpenTherm

Twijfel je over het type regeling, ga dan niet proberen op basis van draadkleur of gevoel. Een installateur kan meestal snel zien welke klemmen gebruikt moeten worden.

• Hij kan de ketelhandleiding en bestaande aansluiting beoordelen.
• Hij ziet of de oude regeling schakelend of modulerend was.
• Hij kan controleren of jouw Honeywell thermostaat geschikt is voor de ketel.

Je werkt met een slim model of extra ontvanger

Bij slimme Honeywell thermostaten zit de ketelaansturing soms niet in de wandthermostaat zelf, maar in een aparte ontvanger. Die ontvanger moet correct aangesloten en gekoppeld worden.

Schakel hulp in bij een losse gateway, meerdere verwarmingszones, vloerverwarming met aparte regeling of een app-installatie die niet goed koppelt. Dan gaat het niet meer alleen om twee draden in de woonkamer.

De ketel reageert nog steeds niet na controle

Blijft de ketel na alle basiscontroles stil, stop dan met willekeurig proberen. Een foutcode, losse ketelprint, kabelbreuk of verkeerde module vraagt om gerichte diagnose.

• De ketel geeft een storing of foutcode.
• De thermostaat schakelt wel, maar de ketel niet.
• De verwarming reageert onregelmatig.
• Je moet de ketelbehuizing verder openen om bij aansluitingen te komen.

Een korte controle door een vakman is dan vaak sneller en veiliger dan blijven zoeken.

Conclusie

Een Honeywell thermostaat met 2 draden aansluiten is goed te doen als je eerst vaststelt of je een aan uit of OpenTherm aansluiting hebt. Zet de ketel uit, maak foto's, gebruik de juiste klemmen en volg het schema van jouw ketel en thermostaat. Wordt het type aansluiting onduidelijk of reageert de ketel niet na controle, dan is een installateur de veiligste volgende stap.
